Через ванную комнату или туалет идут разного рода коммуникации: трубы, электрокабеля. Их лучше всего скрыть. Допустим, в шкаф из влагостойкого гипсокартона, в нишу или выгородку. Но обычно на эти коммуникации навешены разного рода приборы учёта и контроля: датчики, счётчики. Значит, вам необходимо обеспечить доступ к этим приборам, а также к вентилям, задвижкам, тумблерам и т.д.
В этой статье мы расскажем, как самому соорудить дверку или, правильнее сказать, сантехнический люк.
Предварительные работы
При сборке шкафа-ниши надо предварительно соорудить каркас. Допустим, из деревянных реек. Или легкого металлического профиля. Если ванная комната облицована кафелем, то учтите — габариты шкафа (ширина, высота) должны быть кратны размерам плитки. И размеры люка должны быть кратны длине и ширине плитки. То есть и облицовка шкафа или ниши или выгородки, и облицовка люка должны осуществляться целым количеством рядов плитки.
Если у вас будут трудности с сооружением шкафа из гипсокартона, то инструкции, опубликованные на нашем сайте помогут вам справиться с этой задачей. О том, как правильно резать гипсокартон, читайте в советах бывалых мастеров в соответствующей рубрике
Инструкция «Как гнуть гипсокартон» расскажет вам, как изогнуть этот материал так, чтобы он не сломался
В каркасе шкафа предусмотрите раму для задуманного вами люка. Причем проем этой рамы должен по вертикали и горизонтали отступать на четное число рядов плитки от верха и бокового края шкафа (ниши).
После выполнения всех этих размерных работ и устройства каркаса и рамы можно приступать непосредственно к обшивке гипсокартоном, в листах которого лучше заранее вырезать острым ножом проём под люк.
Как самому изготовить и установить скрытый сантехнический люк под плитку
Сам люк лучше делать из плит ОСП (ориентированно-стружечная плита) или толстой фанеры. Также понадобятся мебельные петли-навесы и Push-механизм (устройство, которое позволяет обходиться без ручки – дверь открывается нажатием на нее).

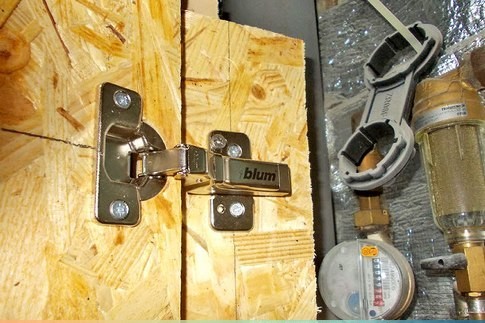

Принципиальных отличий от монтажа навесов при ремонте обычного шкафа нет: точно также засверливаются парные отверстия в створке люка, в раме каркаса, и осуществляется навес створки и закрепление ее шурупами.
-

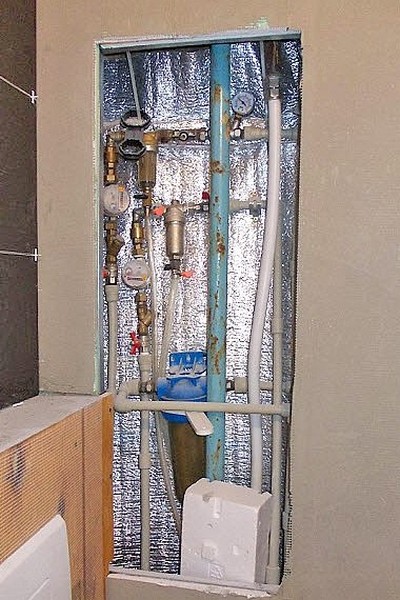

- Внешний вид проёма под люк для осмотра и регулировки коммуникаций
-

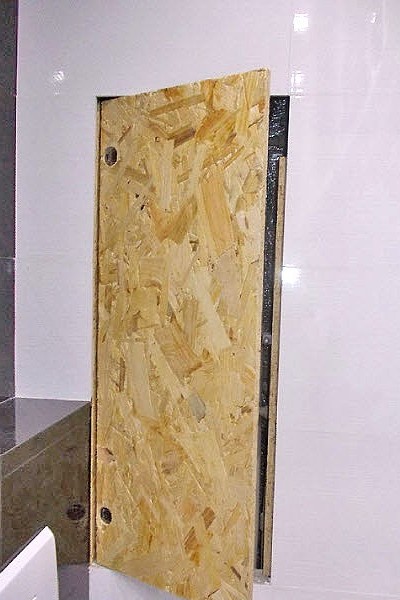

- Створка для потаённого люка

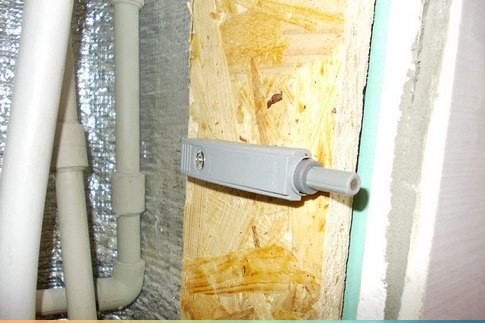

Push-система – это, говоря по-простому, толкатель, упакованный в обойму с отверстиями под крепеж. Его надо зафиксировать так, чтобы плоскость люка в закрытом состоянии доходила до наконечника толкателя. При открытии достаточно нажать на люк, и толкатель встречным движением его откроет. Применение такого устройства позволяет обойтись без ручки, демаскирующей люк, да и не слишком-то удобной в и без того тесном помещении ванной комнаты.
Важно обратить внимание на то, чтобы поверхность створки люка и поверхность гипсокартонных листов самого шкафа были заподлицо (на одном уровне). Это позволит впоследствии наложить однородное, без выступов, плиточное покрытие.

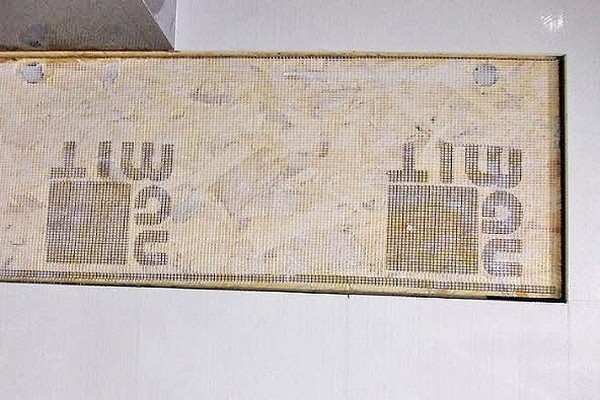

После монтажа створки люка можно приступать к облицовке кафелем. Или другим материалом, который использован для покрытия стен в вашей ванной комнате. У вас уже наверняка есть опыт монтажа этого материала. Отметим, что при установке плитки сначала надо наклеить на дерево (фанеру, плиту ОСП) стекловолоконную или капроновую монтажную сетку. Потом уже наносить на нее толстый слой клея и укладывать плитку.
Особенности облицовки плиткой люка скрытой установки
Облицовка люка кафелем имеет свою специфику. Чтобы люк открывался, на тех поверхностях плитки, которые обращены к петле, и со стороны створки, и со стороны рамы, надо снять фаски. Не менее чем под 45 градусов.
Остальную часть периметра люка лучше заделать герметиком. Сделать это можно, выдавливая герметик из тюбика и потом быстро снимая лишнее пальцем, смоченным мыльной водой. Таким образом вы добьётесь того, что замазанные герметиком щели не будут ничем отличаться от щелей, закрытых обычной затиркой на стационарной части кафельного покрытия.

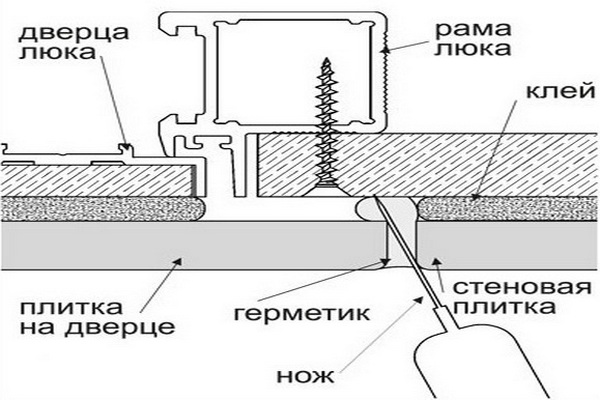

После того, как герметик затвердеет (обычно на это уходит до 48 часов), его надо разрезать, чтобы люк можно было открыть. Делать это следует острым ножом, непременно прорезая до гипсокартона. Чтобы створка легче открывалась, разрез надо делать не строго перпендикулярно к плоскости створки, а немного под углом, создавая уклон, уменьшающий трение при разъятии створки и рамы (как показано на фото).
Люк скрытого монтажа фабричного производства: основные сведения
Вы можете заказать для своей ванной комнаты (туалета, кухни и т.д.) нажимной люк под плитку или другой вид покрытия фабричного производства, монтаж которого произведут работники специализированной компании. Сейчас эта услуга широко распространена.
Статья «Люки-невидимки под плитку» подробно расскажет вам о секретных люках для ванных комнат и туалета
Можно ли использовать технологии монтажа потайных люков использовать для устройства в квартире тайника от грабителей? Мнение экспертов доступно на нашем сайте
Силовые элементы таких конструкций (рама, периметр створки) выполнены из металла или армированного пластика, обладают антикоррозионными свойствами. Заполнение створки рамы – водостойкий гипсокартон или другой подобный материал, иногда – алюминиевый лист. Фурнитура часто обеспечивают не просто распашное открытие створки, но и ее смещение в сторону для лучшего доступа к коммуникациям, счетчикам и датчикам.
-

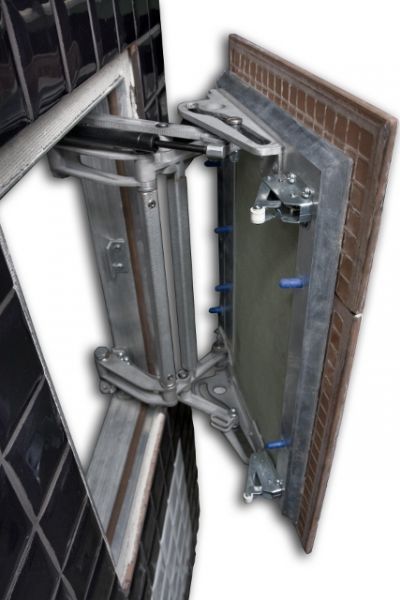

- Нажимной люк под плитку «Слава»
-

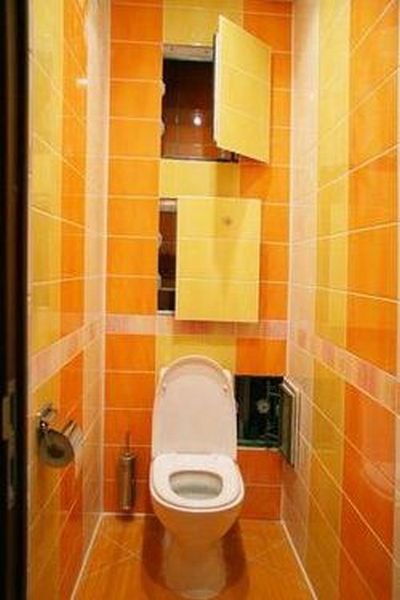

- Позиционирование потайных люков в туалете
Размеры люков широко варьируются, соответственно, и цена на них тоже. Устройство петель обеспечивает защиту от провисания или, если говорить совсем уж точно, от повреждения плитки по нижней кромке люка при закрывании (осуществляется микролифтинг створки). Прочность конструкции обеспечивает наклейку кафеля или другого облицовочного материала весом от 30 кг. Часто между створкой и рамой проложен резиновый уплотнитель, обеспечивающий защиту от пара, влаги конструкций, скрытых в коммуникационном шкафу.
Цена люка-невидимки и стоимость монтажа
| Модель люка | Под какое покрытие (облицовку) устанавливается | Габариты, мм | Цена люка, руб. | Стоимость монтажа, руб. |
| «Ультра» | Покраска | 300х300 | 1400 | 2000 |
| Гиппократ | Покраска | 300х300 | 1400 | 2000 |
| Слава | Плитка | 300х300 | 4000 | 3000 |
| Слава | Плитка | 500х500 | 4600 | 3000 |
| Зевс | Плитка | 300х300 | 5500 | 5000 |
| Зевс | Плитка | 500х500 | 6100 | 5000 |
| АлюКлик | Плитка | 300х300 | 2660 | |
| АлюКлик | Плитка | 400х600 | 3200 | |
| Гранит | Плитка | 500х500 | 3480 | |
| Луна | Плитка | 500х500 | 3900 | |
| Евроформат ЕТР | Плитка | 500х500 | 4190 |
Примечания:
- в стоимость монтажа не включена стоимость облицовки люка плиткой (или каким-либо иным покрытием);
- особенности люка «Слава» (предварительное фронтальное выдвижение створки при открытии) позволяют использовать для облицовки его поверхности материалы большой толщины (керамогранит, камень);
- усиленная конструкция люка «Зевс» позволяет использовать для его облицовки материалы общим весом в 120 кг.
Самостоятельная установка люков фабричного производства в ванной
Можно ли самостоятельно смонтировать потайной люк заводского исполнения?
Принципиально эта задача мало чем отличается от описанной выше установки самодельного люка. Но имеет свои особенности.
Итак, вы соорудили шкаф для сантехнических коммуникаций, установили потайной люк. Осталось выполнить облицовку всего этого плиткой. Как это сделать? – Читайте в обзоре на нашем сайте
Если вы выбрали для отделки стен в ванной или туалете не керамику, а ПВХ, то статья «Отделка ванной и туалета пластиковыми панелями: просто и со вкусом» расскажет вам о всех нюансах работы с данным материалом
Так, если проём под люк оформлен в листовом материале (гипсокартоне, фанере), то необходимо выполнить, из того же материала, что и каркас шкафа для коммуникаций (реек, металлических профилей) гнездо, обойму под раму люка, и скрепить эту обойму с силовыми элементами конструкции. Обычно это гнездо делается на 12-20 мм больше габаритов рамы люка. Далее в обойме и в раме засверливаются отверстия под винты и осуществляется крепёж рамы вместе со створкой. Образовавшиеся щели между рамой и ее гнездом заполняют монтажной пеной.
Если проем сделан в кирпичной стене или в бетонной панели, то можно просто высверлить в этих материалах отверстия и забить в них дюбеля. Крепление рамы в таком случае осуществляется шурупами или винтами-саморезами.
Далее уже можно покрывать створку грунтом или крепить на ней монтажную сетку и осуществлять монтаж облицовочного материала.
